助听器兼容测试介绍

使用助听器的用户总是抱怨说当附近有人打电话时经常听见助听器发出“咔咔”的噪声,这表明手机和助听器可能不兼容。根据此种情况2006年9月,美国FCC针对手机各制造商强制实施了HAC(Hearing Aid Compatibility)的认证计划,其的HAC参考标准为ANSI C63.19(美国无线通讯设备与助听器兼容性测量国家标准方法)。根据标准定义消费者可通过对助听器抗干扰级别和相应的手机信号发射级别来判断某型号助听器与手机的兼容性。
    HAC检测计划要求被测手机的限值在M3(测试结果是分M1~M4).限值的具体定义后文中将做具体说明。除了HAC之外,T-coil(音频测试)也必须要求限值在T3(测试结果是分T1~T4)范围内。
    中认联科实验室(STS LAB)的HAC测试系统可根据HAC标准完成其对RF测试和对声学频带电磁信号的指标要求,测试范围包括无线通信设备(WD)和助听器(HA)两个部分,测试频率为800~950MHz和1.6~2GHz之间的通信产品。这个频率下的无绳电话、移动点电话、个人通信服务(PCS)等都可进行HAC认证。

针对电场和磁场的简单测试流程(无线通信设备近场辐射测试流程):

确定探头和测试仪器工作正常定位
WD配置WD工作于发射状态

初始化场强探头进行区域扫描

确定排除区域,设置隔离重新扫描其他区域,记录最大的读书电场和磁场都完成扫描

确认和记录分类

如果需要,重新扫描电场和磁场

所用的主要测量仪表有

1.近场电场探头;

2.近场磁场探头;

3.弹头定位装置;

4.无线通信设备(WD)的支持系统;

5.射频频蔽室等辅助设备;

在近场测试中,近场探头在5cm*5cm的区域内使用电场探头或磁场探头分别扫描测量区域的最大场强。在多个脉冲周期内,通过对峰值测量,根据测量平均值和已知的无线通信设备占空比计算就可以得到被测物的平均场强。探头与无线通信设备参考平面的最近点距离必须是1.0cm。

无线通信设备在进行近场辐射测试前,必须执行以下步骤

1.在无线通信设备调制模式下,校准电场和磁场探头的峰值读数;

2. 检查确认探头定位系统的可重复性和精确性;

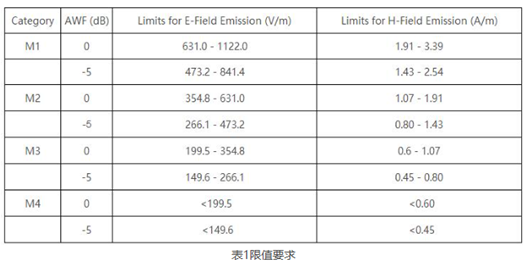

3. 确认被测物的反射干扰比期望信号低20dB以上,这可以通过对同一个无线通信设备在多个位置和方向上进行重复测量来实现。由反射原因引起的读数差异必须不能大于±0.8dB;在确认探头和测试仪器工作状态正常,无线通信设备处于发射模式下,就可对场强探头进行初始化设置并进行区域扫描,同时系统会自动记录最大读数(V/m或A/m),结果将按照下面表格进行分类。

image.png HAC(hearing aid compatibility)无线通讯设备的电场和磁场测试做了简单介绍,本期将对HAC测试中无线设备在音频波段的磁场强度测量(T-coil)要求做简单介绍。
    HAC检测依据标准ANSI-C63-19,国标为YD/T 1643-2007。在对无线通信设备在音频波段的磁场强度测量中,我们需要对三个量值进行测试和评估,第一个量值是在音频频段中心频率处有意信号(系统信号)的磁场密度,第二个量值为有意信号在整个音频频段的频率响应,第三个量值是有意信号(系统信号)和无意信号(干扰信号)磁场场强之间的差值。


图1T-COL磁场测试设置

T-Coi测试测量仪器包括以下设备

1.支持音频输入或输出的基站模拟器/射频通信测试仪

2.探头线圈组件

3.真RMS电压表

4.1/3倍频程带通滤波器

5.电源

6.赫尔姆霍茨校准线圈
    HAC检测方法为:控制无线通讯设备使其处于通话模式下,要求基站模拟器能够向无线通信设备提供模拟的音频信号。基站模拟器控制无线通信设备使其处于最大发射功率状态。这主要是考虑到其在最大功率模式下准确计入其基带部分可能会对听筒中的线圈产生的影响。要注意的是测量时需要用RF线进行链接而不是通过无线方法链接,这主要是为了屏蔽测量过程中射频传输信号对测量结果所造成的影响。

整个测试过程是由以下多级程序完成,首先测量对助听器T-coil有用的音频频段的磁场场强。第二步测量无意信号磁场分量,用以确定来自无线通信设备显示器和电池电流通路等对音频频段有意信号所造成的影响。以下是测量的大致流程(无线通信设备音师师段微信号测试流程):

1.确定测量仪器的校准
2.设置和验证测试配置确定参考值

测量有意音频频段信号
测量无意音频频段信号

1.信号质量
2.磁场强度
3.频率响应

确定并记录分类信息

HAC认证的目的是为了避免数字移动电话机在通信过程中其在天线周围所形成的电磁场对残障人士使用的助听器造成的影响。中认联科检测中心的HAC检测实验室是国内提供第三方HAC检测认证的实验室,其完全满足美标ANSI-C63-
19和国标YD/T 1643-2007的测试要求,并已为国内的手机企业完成了大量HAC测试和预研工作,保证了其的通信产品符合各国对残障人士的保护要求。
